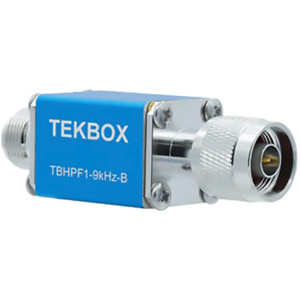

TekBox TBHPF1-9kHz-B High Pass Filter for Spectrum Analyzer, 9 kHz - 1 GHz, 50 Ohm, TBHPF Series

Our Part #20018265

Mfr Part #TBHPF1-9kHz-B

TekBox TBHPF1-9kHz-B
TekBox
TekBox

TekBox TBHPF1-9kHz-B High Pass Filter for Spectrum Analyzer, 9 kHz - 1 GHz, 50 Ohm, TBHPF Series

Our Part #20018265

Mfr Part #TBHPF1-9kHz-B

RoHS
$98.00EACH
RoHS

Specifications

  • High Pass Filter, symmetric, reflective, 50 Ohm
  • 3dB bandwidth: 9 kHz – 1 GHz
  • S11, 9 kHz – 110 MHz: < -12 dB
  • Topology: 5th order Chebyshev
  • Filter capacitor voltage rating: 100V
  • Filter inductor saturation current: 0.7 A
  • Maximum input power at frequencies 9 kHz – 1 GHz: 10W
  • Connectors: N-Male / N-Female
  • Dimensions: 26 x 26 x 82 mm
  • Weight: ca. 100g

9 kHz Highpass Filter for protection of spectrum analyzer or EMI-receiver RF inputs against high amplitude subharmonics and residual 50 Hz voltage in conducted emission measurement set ups


BrandTekBox
SeriesTBHPF Series
$98.00EACH
